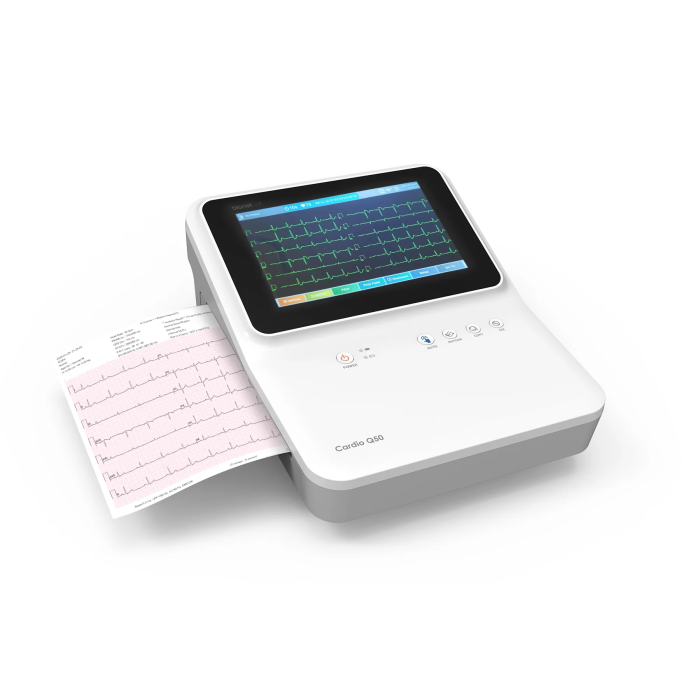

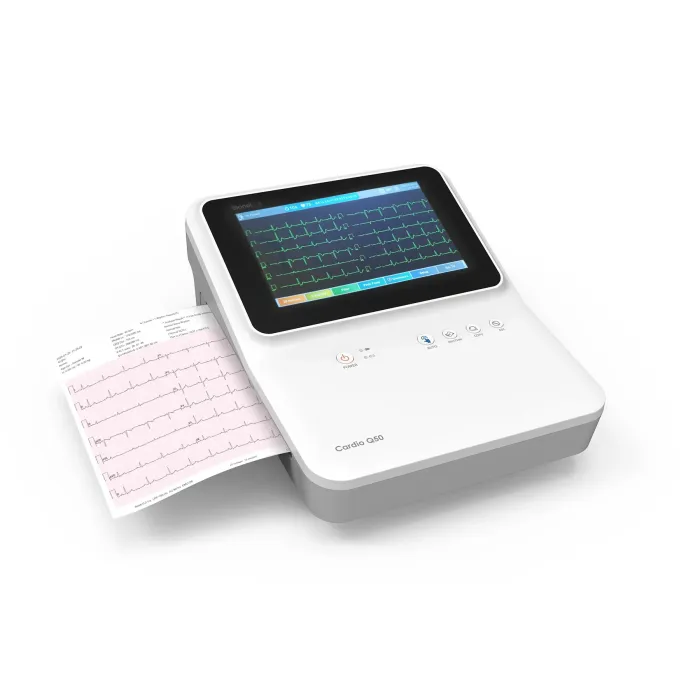

Electrocardiograf 12 canale Bionet Cardio Q50
Bionet Cardio Q50 este un electrocardiograf digital cu 12 canale, conceput pentru ECG de repaus în cabinete de medicină de familie, cardiologie, clinici și spitale. Aparatul îmbină o platformă hardware modernă cu un ecran color tactil de 8”, memorie internă pentru până la 500 de examene și algoritmi avansați de analiză ECG, inclusiv University of Glasgow ECG analysis algorithm, oferind un diagnostic rapid și fiabil.
Dispozitivul este certificat MDR (Regulamentul (UE) 2017/745), are marcaj CE și este proiectat pentru utilizare intensivă în mediul clinic, cu o baterie Li-Ion de mare capacitate ce asigură până la aproximativ 10 ore de utilizare sau 350 de ECG-uri la o singură încărcare.
Descriere generală
Cardio Q50 este un sistem complet de înregistrare și analiză ECG pe 12 derivații, cu achiziție simultană și previzualizare în timp real a tuturor canalelor pe ecran. Interfața este optimizată pentru fluxul de lucru clinic, cu touchscreen intuitiv, taste dedicate pentru funcțiile principale (AUTO, RYTHM, COPY, REC) și format de printare A4 sau Letter pe hârtie termică în zig-zag.
Aparatul oferă stocare internă a datelor pacienților și examenelor ECG, posibilitatea de export în mai multe formate fără costuri suplimentare de licență, precum și opțiuni de conectivitate LAN și WiFi (prin adaptor dedicat) pentru integrarea în rețeaua informatică a clinicii.
Funcții importante și beneficii
Afișaj mare și operare intuitivă
- Ecran color TFT wide de 8” (1024 × 600) cu previzualizare simultană a 12 canale ECG.
- Touchscreen cu tastatură alfanumerică și simboluri, plus butoane funcționale dedicate pentru comenzi rapide.
- Modele de raport configurabile: 3CH + ritm, 6CH + ritm, 12CH, raport Cabrera, 1 canal pe termen lung (1–30 minute) și rapoarte speciale.
Achiziție și analiză ECG avansată
- Achiziție simultană pe 12 canale, cu rata de eșantionare digitală de până la 8.000 Hz pentru acuratețe ridicată a semnalului ECG.
- Gamă largă de viteze de printare: 5, 12,5, 25, 50 și 100 mm/s.
- Algoritm Bionet de analiză ECG și University of Glasgow ECG analysis algorithm integrate standard, pentru interpretare automată avansată.
- Măsurători automate complete: frecvență cardiacă, intervale PR/RR, durată QRS, QT/QTc, axe P-R-T, amplitudini SV1/RV5/R+S.
- Filtre avansate pentru reducerea zgomotelor: filtru de rețea (50/60 Hz), filtru muscular, filtru de drift de bază și filtru trece-jos configurabil (off / 40 / 100 / 150 Hz).
- Detecție impuls pacemaker, detecție deconectare electrozi și saturație semnal pentru controlul calității.
Memorie internă și date pacient
- Memorie internă pentru până la 500 de examinări ECG.
- Stocare și afișare detalii pacient: ID, nume, data nașterii, vârsta, sex, înălțime, greutate, fumat, departament, cameră, medic trimițător etc.
Conectivitate și flux de lucru digital
- Port LAN pentru integrare cu sistemele informatice ale clinicii.
- WiFi opțional (adaptor Archer T2U AC600 – standarde IEEE 802.11ac/a/n/g/b) pentru conectivitate wireless.
- Porturi USB pentru stick de memorie și scanner de coduri de bare, facilitând identificarea rapidă a pacienților.
- Export multi-format al datelor ECG fără taxe suplimentare de licențiere.
Portabilitate și autonomie
- Baterie Li-Ion reîncărcabilă, 10,8 V, 6500 mAh, înlocuibilă.
- Autonomie de aproximativ 10 ore de utilizare normală sau până la 350 de ECG-uri (12 canale la 25 mm/s, 10 mm/mV) la o singură încărcare.
- Încărcare completă în aproximativ 3 ore (cu dispozitivul oprit).
- Design compact: 286 (l) × 350 (a) × 140 (h) mm, greutate cca. 4,5 kg – ideal pentru utilizare în cabinet, spital sau în regim de vizite.
Opțiune spirometrie (Spiro)
Cardio Q50 poate fi extins cu un modul de spirometrie opțional, printr-un mâner Spiro dedicat și set complet de accesorii (piese bucale de unică folosință, clemă nazală, adaptor, seringă de calibrare, filtre PFT etc.), transformând dispozitivul într-o platformă integrată pentru ecocardiografie de repaus și spirometrie.
Specificatii tehnice
ECG
| Tip aparat | Electrocardiograf de repaus cu 12 canale – Cardio Q50 |
|---|---|
| Derivații | Achiziție simultană pe 12 canale ECG |
| Rată de eșantionare | Analiză: 500 Hz; Eșantionare digitală: până la 8.000 Hz |
| Filtre | Filtru rețea 50/60 Hz (–20 dB sau mai bine), filtru muscular 25–35 Hz (–3 dB), filtru drift de bază (0,05 / 0,1 / 0,2 Hz, –3 dB) și filtru trece-jos (off / 40 / 100 / 150 Hz). |
| Viteze de hârtie | 5, 12,5, 25, 50, 100 mm/s |
| Amplificare (gain) | 2,5 / 5 / 10 / 20 mm/mV și Auto (I–aVF: 10, V1–V6: 5 mm/mV) |
| Performanță electrică | Zgomot intern < 20 μV (p-p), impedanță de intrare ≥ 50 MΩ, CMRR > 105 dB, bandă de frecvență 0,05–200 Hz (–3 dB), curent de scurgere pacient < 10 μA, protejat la defibrilare și ESU. |
| Control calitate semnal | Detecție impuls pacemaker, deconectare electrozi, saturație de semnal. |
Afișaj și imprimare
| Display | 8” TFT color wide, rezoluție 1024 × 600, previzualizare 12 canale. |
|---|---|
| Tip imprimantă | Cap termic, hârtie în zig-zag (Z-fold). |
| Dimensiune hârtie | A4: 210 × 300 mm; Letter: 215 × 280 mm; jumătate A4: 210 × 150 mm; jumătate Letter: 215 × 140 mm. |
| Rezoluție imprimare | Vertical: 8 puncte/mm; orizontal: 16 puncte/mm (pas 0,125 mm). |
| Formate raport | 3CH+3 ritm, 3CH+1 ritm, 6CH+1 ritm, 12CH, 1CH+3, Cabrera, raport 1 canal pe termen lung. |
Alimentare și baterie
| Alimentare rețea | Intrare 100–240 VAC, 50/60 Hz; ieșire 15 VDC, 4,2 A. |
|---|---|
| Tip baterie | Li-Ion reîncărcabilă, 10,8 V, 6500 mAh, înlocuibilă. |
| Autonomie | Până la 10 ore de utilizare sau 350 ECG-uri (12 canale, 25 mm/s, 10 mm/mV). |
| Timp de încărcare | Aproximativ 3 ore până la încărcare completă (aparatul oprit). |
Conectivitate și comunicații
| Comunicare | LAN, WiFi (opțional), USB pentru stick de memorie și scanner coduri de bare. |
|---|---|
| WiFi (opțional) | Adaptor Archer T2U AC600, standarde IEEE 802.11ac/a/n/g/b, frecvențe 2,4 și 5 GHz, moduri Ad-Hoc/Infrastructure, securitate WEP, WPA/WPA2, WPA-PSK/WPA2-PSK. |
Dimensiuni, mediu și clasificare
| Dimensiuni | 286 (l) × 350 (a) × 140 (h) mm |
|---|---|
| Greutate | cca. 4,5 kg |
| Condiții de funcționare | Temperatură 10–40°C, umiditate 30–85%, presiune 700–1060 hPa. |
| Condiții de depozitare/transport | Temperatură –20–60°C, umiditate 10–95%, presiune 500–1060 hPa. |
| Clasificare electrică | Clasa I, tip CF (electrozi ECG), protejat la defibrilare. |
Configurație standard și accesorii
- Unitate principală Cardio Q50;
- Cablul pacient (1 buc.);
- Electrozi de membru – set complet;
- Electrozi precordiali (de torace) – set complet;
- Hârtie pentru ECG (1 rolă/set);
- Cablul de alimentare rețea;
- Baterie Li-Ion inclusă în pachet.
- Gel ECG (1 flacon);
- Manual de utilizare și ghid de interpretare ECG.
Accesorii opționale (Spiro & conectivitate)
- Mâner Spiro cu adaptor și suport de andocare;
- Piese bucale de unică folosință, clemă nazală, filtre PFT, seringă de calibrare 3 L;
- Baterie reîncărcabilă suplimentară;
- Adaptor WiFi Archer T2U AC600 pentru conectare wireless;
- Scanner de coduri de bare USB.
| Produsul poate fi comandat ramburs? | Nu |
|---|---|
| Ecg portabil | Nu |
| Algoritm Glasgow | Nu |
