Electrocardiograf Edan PC - DX12

Electrocardiograf Edan PC - DX12

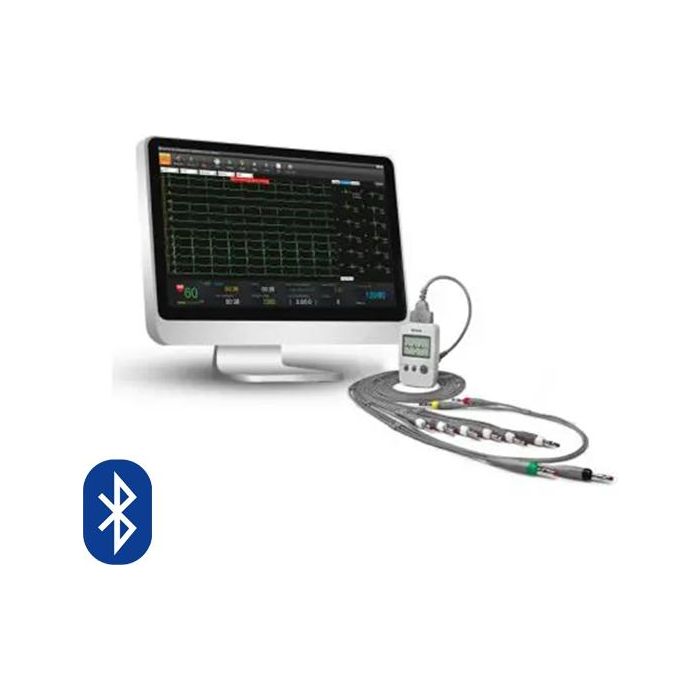

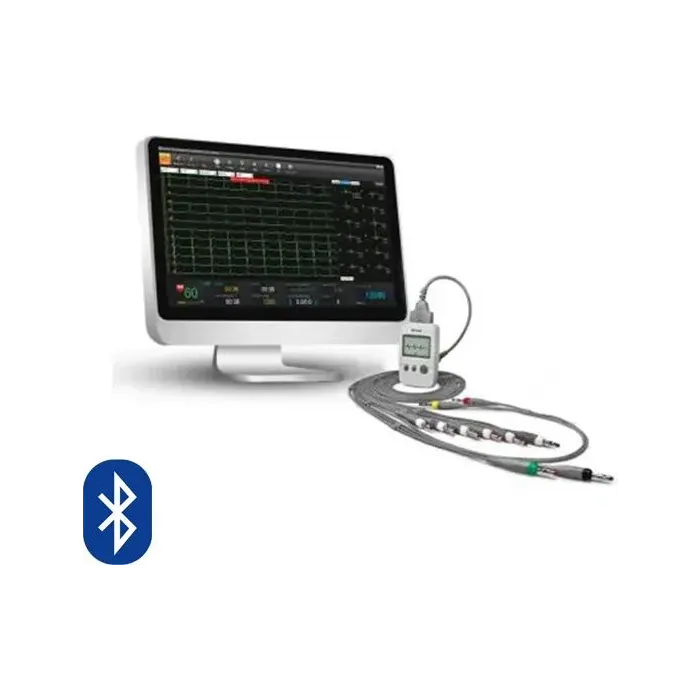

ECG-ul Edan SE-1515 DX12 este un dispozitiv electrocardiografic modern, computerizat, proiectat pentru conectarea ușoară la un PC utilizând tehnologia Bluetooth.
Ideal pentru profesioniștii din domeniul sănătății, acest ECG de nouă generație permite efectuarea de examinări ECG complete pe un PC utilizând software-ul SE-1515 furnizat împreună cu dispozitivul.

Software-ul SE-1515 oferă afișarea în timp real a semnalului cu 12 derivații pe ecranul computerului, incluzând în același timp toate opțiunile de setare ale unui ECG convențional.
Acest program multilingv încorporează măsurători, calcule și interpretări precise. Rapoartele ECG pot fi exportate cu ușurință în format PDF, Word și .JPG, facilitând documentarea și partajarea rezultatelor.

De asemenea, dispozitivul poate imprima rapoarte cu 12 canale direct pe hârtie A4, utilizând o imprimantă conectată la computer. În plus față de funcțiile sale de bază, ECG Edan SE-1515 DX12 include o opțiune ECG de stres, care permite efectuarea testelor de stres cu echipamente compatibile, cum ar fi ergometrele și benzile de alergare. Această funcție oferă protocoale predefinite și personalizabile, precum și rapoarte detaliate, inclusiv grafice, tabele, eșantionare și tendințe ST.

Specificații tehnice:
Dimensiuni și greutate:

Carcasă emițător: 6.5 x 10.7 x 2.3 cm – Greutate: 113 g
Carcasă receptor: 15.5 x 10 x 3 cm – Greutate: 173 g

Parametri ECG

Interval de ritm cardiac: 30 ~ 300 bpm
Precizie ritm cardiac: ±1 bpm
Mod derivații: 12 derivații standard
Mod achiziție: 12 derivații simultane
Rezoluție A/D: 18 biți
Rezoluție semnal: 2.52 µV/LSB
Frecvență de eșantionare: 10 kHz
Frecvență de analiză: 0.5 kHz
Constantă de timp: ≥ 3.2 s
Interval de intrare semnal: 5 mV
Frecvență semnal ECG: 0.05 Hz ~ 150 Hz (-3 dB)
Amplificare semnal (CMRR): ≥ 100 dB (cu AC oprit)
Curent circuit de intrare: ≤ 10 nA

Curent de scurgere pacient:

Mod normal: <10 µA (AC) / <10 µA (DC)
Mod defect de siguranță: <50 µA (AC) / <50 µA (DC)

Curent auxiliar pacient:

Mod normal: <10 µA (AC) / <10 µA (DC)
Mod defect de siguranță: <50 µA (AC) / <50 µA (DC)
Câștig: 2.5, 5, 10, 20, 10/5, AGC (mm/mV)
Interval tensiune de intrare: ±5 mVp-p
Impedanță de intrare: ≥ 20 MΩ
Tensiune de calibrare: 1 mV ± 2%
Tensiune offset DC: ±500 mV
Zgomot: ≤15 µVp-p

Filtre ECG

Filtru AC: 50 Hz / 60 Hz / Oprit
Filtru EMG: 25 Hz / 35 Hz / 45 Hz / Oprit
Filtru DFT: 0.05 Hz / 0.32 Hz / 0.67 Hz
Filtru trece-jos: 150 Hz / 100 Hz / 75 Hz

Detecție pacemaker

Interval: ±2 mV ~ ±500 mV
Durată: 0.1 ms ~ 2.0 ms

Bluetooth

Transmisie: prin Bluetooth
Frecvență emițător: 2402 – 2480 Hz
Tip de modulație: FHSS
Putere emițător: 4.65 dBm
Putere radiată efectivă: 2.65 dBm

Condiții de utilizare

Temperatură: +5 ºC ~ +40 ºC
Presiune atmosferică: 860 hPa ~ 1060 hPa
Înregistrare

Înregistrare simultană pentru toate cele 12 derivații, manuală și automată
Sensibilitate înregistrare: Auto, 2.5, 5, 10, 20 mm/mV

Durată viață baterii: ≥12 ore

Conținutul pachetului pentru SE-1515 DX12
-1 dispozitiv emițător ECG
-1 dispozitiv receptor ECG
-1 cablu pacient cu 10 fire
-6 electrozi precordiali
-4 cleme pentru membre
-un CD cu soft de instalare a programului (compatibil cu Windows XP, Vista, 7, 8 și 10)
-1 cheie de licență pentru opțiunea test de stres
