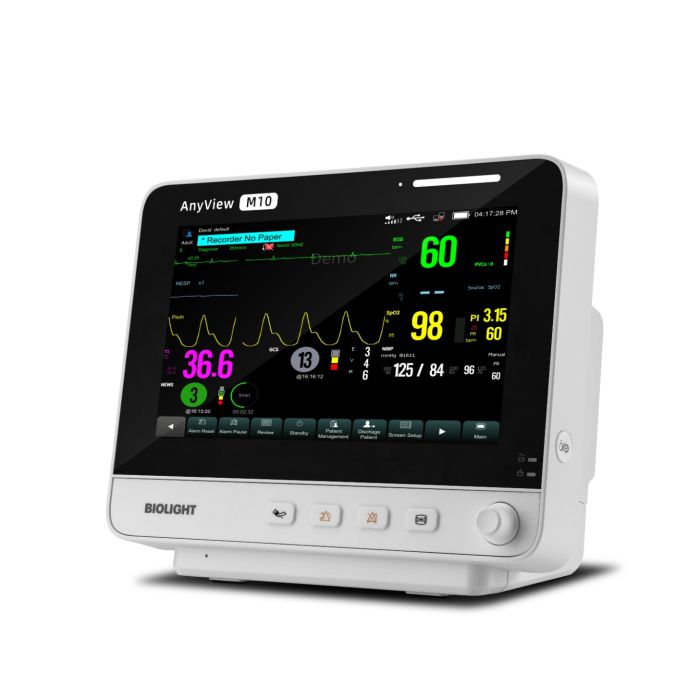

Monitor functii vitale Biolight M10

Fondată în 1993,  BIOLIGHT este un producător de renume internațional în domeniul dispozitivelor medicale, al consumabilelor medicale și al soluțiilor medicale. La BIOLIGHT se privește dincolo de tehnologie către experiența unor profesioniști dedicați din domeniul sănătății și găsesc inspirație în nevoile medicilor. De aceea, BIOLIGHT a continuat să fie considerat un inovator de top în domeniile monitorizării pacienților și a răspunsurilor de urgență,  a hemodializei, a asistenței renale și a soluțiilor digitale de îngrijire la domiciliu.

Monitoarele BIOLIGHT se bazează pe o experiență de 27 de ani în proiectarea și fabricarea dispozitivelor medicale de clasă mondială și inovatoare, inspirate de nevoile spitalului și ale pacienților. Cu un design ergonomic, o nouă arhitectură software și tehnologie de ultimă generație, monitorul seriei M schimbă modul de lucru al personalului medical și răspunde cerințelor clinice.

Avantaje:
• Aspect ergonomic și practic pentru utilizatori;
• Design portabil cu mâner ascuns;
• Ecran TFT de 10.4″ cu experiență vizuală HD;
• Operare simplă și intuitivă;
• Panou frontal complet integrat și ușor de curățat;
• Aspectul display-ului poate fi modificat cu simple gesturi glisante;
• Luminozitatea poate fi reglată automat, în funcție de lumina ambientală;
• Proiectat fără ventilație, pentru a reduce riscul de contaminare;
• Durata de viață a bateriei până la 4 ore.

Caracteristici:
- Dimensiuni: 193mm X 288mm X 236mm
- Greutate: < 3kg
- Tensiune de intrare: AC (100-240) V(±10%)
- Frecventa: 50Hz/60Hz
- Putere de intrare: 100VA
- Ecran: Color TFT LCD, 10.4 inch, rezolutie 1024×600 pixeli
- Baterie: reincarcabila din Li-ion 11.1V 2.5Ah
- Timp de operare al bateriei: >4h (2.5Ah)
- Timp de incarcare al bateriei: <8h(2.5Ah)

Stocarea datelor:
- Eveniment de alarmă: 3000 grupuri și forma de undă asociată
- Trend: 1800h,rezoluția minimă este de 10min / 180h,rezoluția minimă este de 1min / 6h, rezoluția minimă este de 5s
- Eveniment ARR: 3000 de grupuri și forma de undă asociată
- NIBP: 2400 grupuri
- Forma de undă holografică: 72 ore


Specificatii tehnice:

ECG
Electrozi:
- 3 Electrozi: I, II, III
- 5 Electrozi: I, II, III, aVR, aVL, aVF, aVF, Vx
- 6 Electrozi: I, II, III, aVR, aVL, aVF, Va, Vb
- Auto: identifică automat derivațiile

Derivatie standard: AHA, IEC
Castig: Auto, 2.5 mm/Mv (×0.25), 5 mm/mV (×0.5), 10 mm/mV (×1), 20 mm/mV (×2), 40 mm/mV (×4)

CMRR:
- Modul Monitor / Funcționare ≥ 110 dB
- Mod diagnosticare ≥ 100 dB

Lățime de bandă (-3dB):
- Modul monitor: 0,5 Hz până la 40 Hz
- Mod de funcționare: 1 Hz până la 25 Hz
- Modul de diagnosticare: 0,05Hz~150Hz
- Modul ST: 0,05Hz~40Hz

Impedanță de intrare ≥ 5,0 MΩ
Intervalul semnalului de intrare -10.0mV~+10.0mV
Potențialul de decalaj al electrodului ± 500 Mv d.c.
Zgomot de sistem ≤ 30 μVpp (RTI)
Timp de recuperare după defibrilare: forma de undă revine la nivelul de bază în 10s
Viteza de baleiaj 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s.


Segmentul ST
- Interval de măsurare de la -2,0 mV la +2,0 mV
- Precizie de la -0,8 mV la +0,8 mV: ±0,02 mV sau ±10%. (oricare dintre acestea este mai mare)
- Rezoluție 0,01 mV

Ritmul cardiac
- Interval de măsurare
     - Adult 10 bpm până la 300 bpm
     - Pediatrică și neonatală 10 bpm până la 350 bpm
- Rezoluție 1 bpm
- Precizie ±1% sau ±1 bpm, oricare dintre acestea este mai mare

Analiza aritmiei
- 27 tipuri: ASISTOLA, BRADICARDIE, TAHICARDIA, BRADICARDIA EXTREMA, TAHICARDIA EXTREMA, VENTRICU-BRADICARDIA LAR, TAHICARDIA VENTRICULARĂ, , FIBRILARE VENTRICULARĂ, ATRIALĂ, FIBRILAȚIE, CAPĂT FIBRILARE ATRIALĂ, R ON T, VENTRICULAR RHYTHM, PNC, PNP, PAUSE, AVC, PAUSE/MIN HIGH, RUNNING PVCS, CUPLUT, BIGEMINIE, TRIGEMINIE, Zgomot ECG, RITM NEREGULAR, SFÂRȘIT RITM NEREGULAR
- Interval de măsurare de la 0 rpm la 150 rpm
- Rezoluție 1 rpm
- Precizie ±2 rpm sau ±2% , oricare dintre acestea este mai mare
- Întârzierea alarmei de apnee: Timp de întârziere reglabil: 10s ~ 60s

NIBP
Interval sistolic:
 - adult: 30 la 270 mmHg
 - pediatric: 30 la 235 mmHg
 - neonatal: 30 la 135 mmHg


Interval diastolic:
 - adult: 10 la 220 mmHg
 - pediatric: 10 la 220 mmHg
 - neonatal: 10 la 110 mmHg


Interval mediu:
 - adult: 20 la 235 mmHg
 - pediatric: 20 la 235 mmHg
 - neonatal: 20 la 125 mmHg

Precizia presiunii:
- static: ±3 mmHg (±0,4kPa)
- clinic: eroare medie ±5 mmHg
- abatere standard: ≤8 mmHg

Intervalul PR: 40 bpm până la 240 bpm
Precizia PR: ±3 bpm sau ±3%, oricare dintre acestea este mai mare
Timp de măsurare: 20s până la 45s (valoare tipică)
Protecție software la suprapresiune:
- Adult (297±3) mmHg
- Pediatrică (252±3) mmHg
- Neonatală (147±3) mmHg

BLT SpO2
Interval de măsurare: 0% ~ 100%
Precizie (clinică):
- 70% ~ 100% ≤3% (sonda SpO2 inclusă)
- 0% ~ 69% nespecificată

PR
- Interval de măsurare 25 bpm până la 300 bpm
- Rezoluție 1bpm
- Precizie ± 3bpm

PI
- Interval de măsurare 0,05~20,00%.
- Rezoluție 0,01%
- Precizie ±0,1% sau ±10% din citire, oricare dintre acestea este mai mare

RESP (de la plintă)
- Interval de măsurare 0 rpm ~90 rpm
- Rezoluție 1 rpm
- Precizie ± 2 rpm

Temperatură
- Parametru T1,T2,TD
- Domeniu de măsurare 0,0℃ până la 50,0℃ (32℉ până la 122 ℉)
- Precizie ±0,1℃ sau ±1℉ (fără sonda)
- Rezoluție 0,1℃ sau 1℉
- Unitate ℃ sau ℉

Configurație standard:
• 3/5/6 electrozi ECG, HR, Resp, SpO2, PI, RR (from pleth), NIBP, Temp (conector fara accesoriu)
• Baterie Li-ion reîncărcabilă (2,5Ah).

Accesorii echipare: • Cablu complet ecg cu 3 fire, Cablu cu senzor SpO2 adult, electrozi ecg de unica folosinta, furtun NIBP, manseta NIBP, cablu alimentare

Opțional: Display touchscreen, cablu cu senzor de temperatura, stand mobil, suport perete



Pe Cartomed.ro gasiti solutii complete: suntem avizati de autoritatile competente (ANMDMR) sa asiguram pe langa vanzarea acestor aparate si instalarea (poate fi contracost), mentenanta sau chiar service. Totodata noi lucram dupa standarde inalte ISO 9001 precum si ISO 13485 specializat pe aparatura medicala.

More Information
Produsul poate fi comandat ramburs? Nu
Brand / Brand compatibil Biolight (BLT)
Producator Biolight
Tip produs Medical
Garantie Persoane Juridice 24 luni
Garantie Persoane Fizice 24 luni
Comenzi vocale Nu
Comunicare retea Lan
Tip ecran Fara Touchscreen
Soft limba romana Da
Imprimanta incorporata: Nu
Tehnologie SpO2: Digital
Accesorii incluse pt: adult
Functii vitale: Ecg, SpO2, Nibp, Temp 1, Temp 2, Resp
Specializare: Salon pacient
